1.2 Benaming van onderdelen en functies
Vooraanzicht
| 1 | spindel |
| 2 | spanknop |
| 3 | gegradueerde diepte regelring |
| 4 | regelring voor veerdruk |
| 5 | spindel motor |
| 6 | afzuigslang |
| 7 | motor riemschijf |
| 8 | spindel riemschijf |
| 9 | stofafzuigvoet |
| 10 | neusconus voor dieptebegrenzing |
Achteraanzicht
| 1 | stopcontact voor voedingskabel |
| 2 | Aan/Uit schakelaar (hoofdschakelaar) |
| 3 | connector voor graveermotor |
| 4 | connector voor roterend accessoire (optioneel) |
| 5 | connector voor mister systeem (aux 2) |
| 6 | connector voor stofzuiger controle (aux 1) |
| 7 | connector voor Z-as benaderingsschakelaar |
| 8 | connector voor Y-as motor |
| 9 | connector voor Z-as motor |
| 10 | ethernet aansluiting |

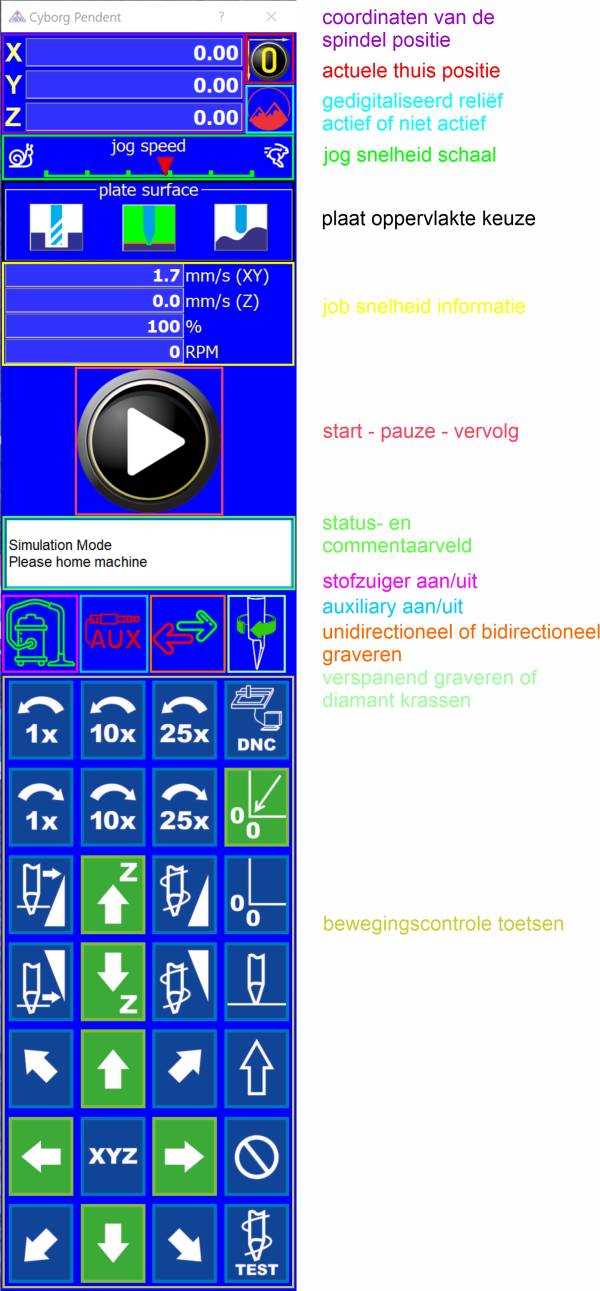

Virtuele pendent
