1.2 Benaming van onderdelen en functies
Vooraanzicht
| 1 | spindel |
| 2 | spanknop |
| 3 | gegradueerde diepte regelring |
| 4 | regelring voor veerdruk |
| 5 | spindel motor |
| 6 | afzuigslang |
| 7 | motor riemschijf |
| 8 | spindel riemschijf |
| 9 | stofafzuigvoet |
| 10 | neusconus voor dieptebegrenzing |

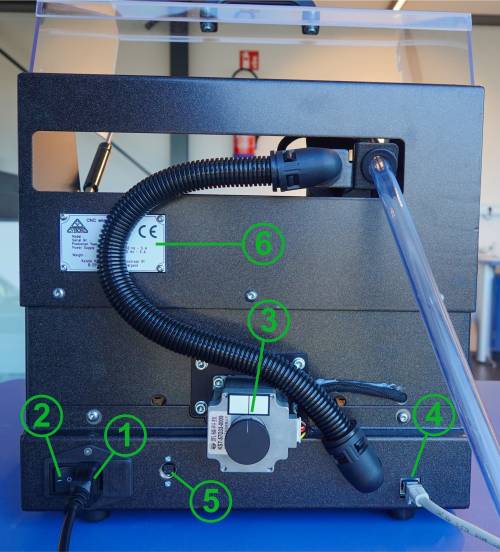

Achteraanzicht
| 1 | Stopcontact voor voedingskabel |
| 2 | Aan/Uit schakelaar (hoofdschakelaar) |
| 3 | Nul-instelling Y-as motor |
| 4 | Ethernet aansluiting |
| 5 | Connector voor stofzuiger controle |
| 6 | Naamplaatje X-200 met serienummer |

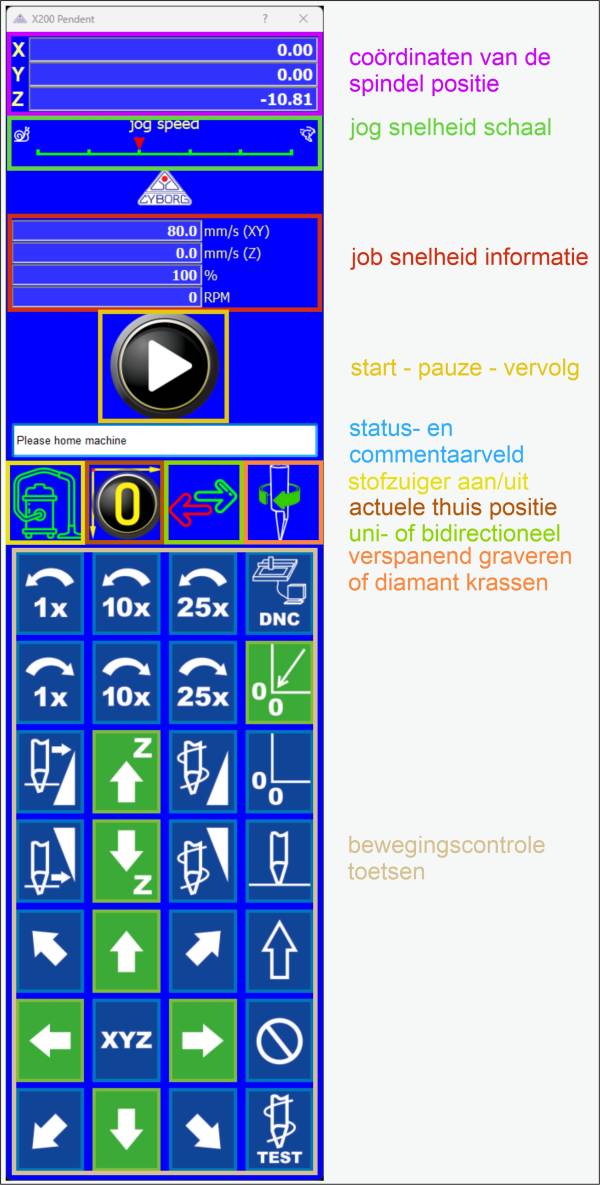

Virtuele pendent
