Menukeuze "Kaders" (Alt + B)
Toelichting

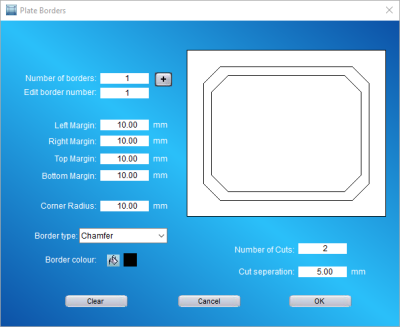

Wanneer u de “Plaat kaders” een eerste keer aanklik, dan toont het scherm u een aantal uitgegrijsde velden en een blanco voorbeeldscherm (eerste afbeelding). Van zodra u het “Aantal kaders” verhoogt door op het [+]-teken te klikken worden de andere velden en kan u waarden gaan ingeven (tweede afbeelding).
| Aantal kaders | Om in de verschillende velden een waarde te kunnen ingeven en een kadertype te kiezen dient u ten minste één kader te kiezen. Meerdere kaders laten u bovendien toe om verschillende kadertypes te combineren. We zullen het gebruik daarvan toelichten nadat we de verschillende velden hebben overlopen. |
|---|---|
| Geef kader nummer | Wanneer u meer dan 1 kader hebt gekozen, geef dan hier aan welk kadernummer u wil bewerken. |
| Linkermarge | Hier geeft u de marges in: de afstand tussen de kader en de vier plaatranden. |
| Rechtermarge | |
| Bovenmarge | |
| Ondermarge | |
| Hoek Straal | Als het geselecteerde kadertype het toelaat, dan zal de waarde die u ingeeft voor de hoekradius toegepast worden op de 4 hoeken van uw job. |
| Kader type | We verwijzen u naar de lijst van kadertypes hieronder. |
| Kader kleur | Wanneer u een kader een specifieke kleur toekent, dan kan u aan de hand van die kleur bepaalde graveerparameters toepassen, net zoals dat gebeurt bij een geklerde tekstregels. |
| Aantal freesbanen | Door het aantal freesbanen te verhogen wordt het kader gedupliceerd naar binnen toe, volgens het aantal keren dat u hier aangeeft. |
| Baan afstand | De onderlinge afstand tussen de freesbanen. |
Kadertypes
| Normaal |  | ||
|---|---|---|---|
| Hoek gaten |  | Marges | De marges worden berekend tussen het middelpunt (of center) van de gaatjes en de boven-, onder-, linker- en rechterkant van de plaat. Voor dit specifieke type kader geeft de “hoek” straal de radius van de gaatjes aan. Gelieve erop te letten dat de waardes die voor de boven-, onder-, linker- en rechtermarges hoger zijn dan de hoekstraal. Wanneer u voor de straal een waarde ingeeft die hoger ligt dan de opgegeven waarde voor de marges, dan zal een deel van de gaatjes gedeeltelijk buiten de plaatmarges vallen. |
| Hoekstraal | |||
| 2 trous de fixation |  | Marges | De marges worden berekend tussen het center van de gaten en de linker- en rechterrand van de plaat. Voor dit specifieke kadertype duidt de “hoek”straal op de radius van de gaatjes. Let er wel op dat de waarde die ingegeven is voor de beide marges te allen tijde hoger blijft dan de hoekstraal. Wanneer u voor de straal een waarde ingeeft die hoger is dan die van de marges, dan zullen de gaatjes deels buiten de rand van plaat vallen. |
| Hoekstraal | |||
| Afgeschuind |  | Hoekstraal | De hoekstraal bepaalt de gootte van de afschuining aan de hoeken. |
| Neg rond |  | Hoekstraal | De hoekstraal bepaalt de radius van de negatieve afronding in de vier hoeken. |
| Afgerond |  | Hoekstraal | De hoekstraal bepaalt de radius van de afgeronde hoeken. |
| Inkeping |  | Hoekstraal | De hoekstraal bepaalt de grootte van de inkepingen aan de hoeken. |
| Sier |  | Hoekstraal | De hoekstraal bepaalt de grootte van het siervierkant aan de hoeken. |
| Ellips |  | Hoekstraal | De hoekstraal heeft geen effect. |
Noten
▪ Aantal kaders vs. Aantal freesbanen
Wanneer u twee (of meer) identieke kaders wil maken met een bepaalde tussenafstand, dan zal u het Aantal freesbanen verhogen en de tussenafstand invoeren in het veld Baan afstand. Hetzelfde effect kan je verkrijgen door het Aantal kaders te verhogen en de waarde van de marges voor elk kader aan te passen. Die laatste methode is omslachtiger, maar biedt meer flexibiliteit. Bij voorbeeld:
- Wanneer u meer dan twee kaders aanmaakt, dan kan u de tussenafstand tussen elk paar kaders afzonderlijk aanpassen. Bij voorbeeld: voor het eerste kader geeft u een marge in van 5 mm, voor het tweede 10 mm en voor het derde 17 mm. Dan is de buitenste tussenafstand 5 mm, de tussenafstand tussen kader 2 en 3, zal dan 7 mm zijn.
- U kan voor elk van die kaders een verschillende kader kleur toekennen. Op die manier kan u een specifieke frees toepassen voor elk kader en de buitenste kader gebruiken om door te plaat te snijden.
Let wel, wanneer u het Aantal kaders-veld gebruikt, en u editeert de waardes voor elk kader, dan zal u enkel het actieve kader zien in het voorbeeld. Als u het resultaat wil zien, dan moet u het Plaat kaders-venster sluiten en terugkeren naar het hoofdscherm.
Uiteraard kan u ook de twee functies gaan combineren en twee kaders aanmaken, de eerste beestaande uit een enkele freesbaan (om de plaat uit te snijden), het tweede kader met meer dan één freesbaan en met een tussenafstand.
▪ Gaatjes (Hoekgaatjes en 2 Bevestigingsgaatjes)
- Normaal gesproken, wanneer u Hoekgaatjes of 2 Bevestigingsgaatjes kiest, zal u dieper in de plaat willen frezen zodat u de afgewerkte plaat op een drager of een muur kan bevestigen.
om dat de bereiken kan u een Kaderkleur toekennen en deze kleur dan koppelen aan hetzelfde gereedschap dat u gebruikt om platen uit te snijden met de functie Veelvoud. Zelfs wanneer een kunststof plaat zoals Graflux slechts gedeeltelijk doorboord werd, zal een schroef gemakkelijk door het materiaal geduwd kunnen worden wanneer u wat kracht uitoefent.
Toegankelijk via...
- de toetsencombinatie [Alt] + [B]
- de snelkoppeling Kaders
- het Plaat-menu - menukeuze Kaders
A practical Example
 | The first border contains 2 fixing holes (Border type) placed 15 mm (left and right margins) from the side and marked in red (Colour). This will allow us to link this colour to a specific cutter (e.g. a cutter with a cylindrical edge to cut out straight holes, or a V-shaped cutter creating chamfered holes for a philips head screw. |
|
 | The second border contains two (Number of cuts: 2) Ellipses (Border type). The margins between the outer ellipse are 5 mm (Left and Right margin) viz. 13 mm (Top and bottom). These ellipses are in black so they will be engraved using a standard cutter. |
|
 | The third border is a single (Number of cuts: 1) ellipse (Border type) with a 2 mm left and right margin) and a 10 mm top and bottom margin. Its colour is red, since we will use the same cutter with a cylindrical edge as for the 2 fixing holes. |
|
 |  | This is what our end result looks like in the Main Screen, before and after entering a text. When engraved, we will have an oval shaped plaque, with two mounting holes to fix it on a wall or door, and a double ellipse engraved as a border. Feel free to experiment with other combinations as you please ! |
